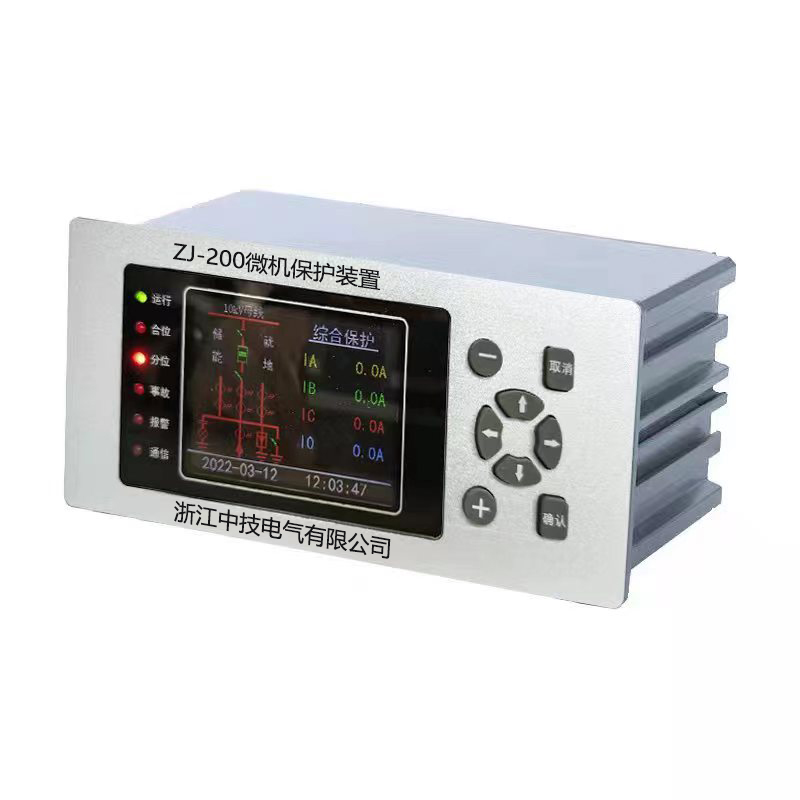

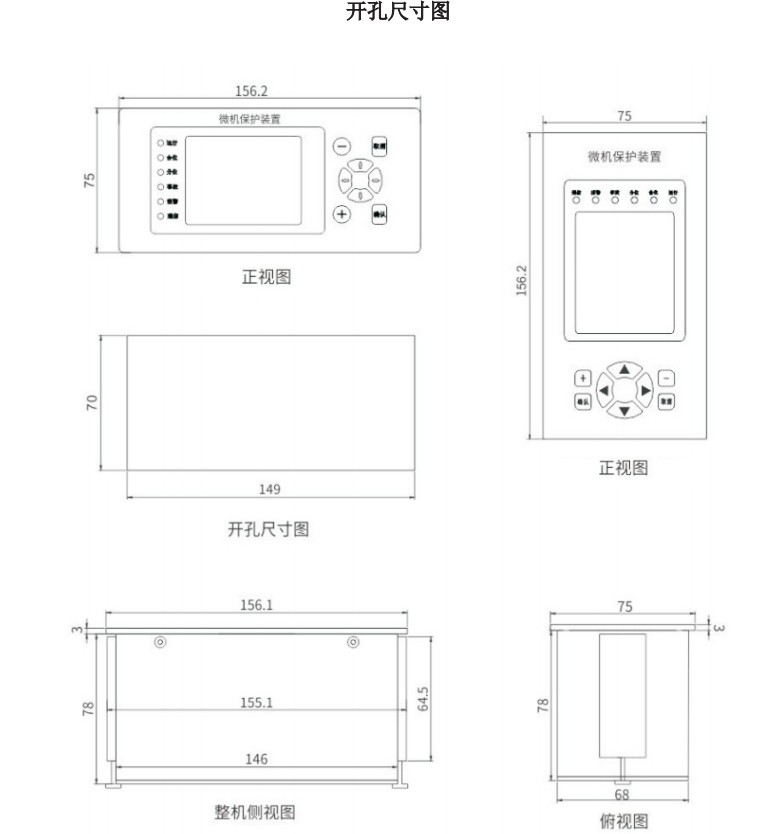

ZJ-200微机综合保护装置

更新：2023/3/27 10:11:48 点击：

品牌：中技
型号： ZJ-200

产品介绍

一、概述

1.1 适用范围

综合保护装置是我公司为了适应电力系统各发电厂、变电站、配电站

等对继电保护的要求而专门开发的新一代微机型继电保护设备。为35KV及

以下电压等级架空线路、电缆线路、变压器、电动机、电容器等一次设备

提供完善的保护功能,既可以分散在开关柜就地安装,也可以集中组屏安装。

完善的设计保证了装置可以在恶劣环境下长期、可靠地运行。

1.2 装置功能配置

1.2.1 电流速断保护；

1.2.2 过流Ⅰ段保护；

1.2.3 过流Ⅱ段保护；

1.2.4 反时限过流保护:

提供4种曲线类型，分别是：标准反时限，非常反时限，极端反时限和

超反时限

1.2.5 过负荷：

1.2.6 三段式零序过流（接地保护）: 可选择告警或跳闸

1.2.7 两段式负序过流保护（电机反转保护）

1.2.8 后加速保护；

1.2.9 电机短路保护；

1.2.10 三相一次重合闸；

1.2.11 过电压、低电压：可分别选择告警或跳闸

1.2.12 零序过电压：可选择告警或跳闸

1.2.13 电动机启动时间过长保护；

1.2.14 过热保护；

1.2.15 PT 断线检查；

1.2.16 CT 断线检查；

1.2.17 非电量：重瓦斯，轻瓦斯，超温跳闸，高温报警，网门跳闸

1.2.18 通讯功能：RS-485,通信协议可选101,103，MODBUS.

1.2.19 人机界面：采用2.8寸TFT彩色液晶屏，可显示一次模拟图

可选择告警或跳闸

二、技术参数

2.1 工作环境条件

环境温度：-10～+55℃

相对湿度:不大于95%，无凝露

大气压力:80～110kPa

其它条件：装置周围的空气中不应含有带酸、碱腐蚀或爆炸性的物质，

且具有防雷、雨、雪设施试验的标准大气条件:

环境温度: +15～+35℃

相对湿度:45%～75%

大气压力:86～106kPa

储藏及运输：-25～+70℃

2.2 额定电气参数

工作电源： AC/DC 100～264V

额定电流： 5A

频率： 50Hz

2.3 主要技术指标

2.3.1 整定范围及误差：

电流保护整定范围：0.1~100A，误差不超过±3%或0.05A

整定步长：0.01A

零序电流整定范围：0.1~100A，误差不超过±3%或0.02A

整定步长：0.01A

电压整定范围：5~150V，误差不超过±3%

整定步长：0.01V

时间整定范围：0.1~99.99s，误差不超过±1%或35ms

整定步长：0.01s

反时限时间常数整定范围：0.02-1.2

延时误差不超过±3%或100ms

2.3.2 电流速断出口动作时间：不大于35ms (1.2倍动作电流)

非电量出口动作时间：不大于35ms

2.3.3 装置功耗：

交流电流回路：不大于1VA/相

交流电压回路：不大于1VA/相

直流电压回路：正常工作时，不大于10W

保护动作时，不大于15W

2.3.4 过载能力：

电流回路：2倍额定电流可长期工作

10倍额定电流允许10S

20倍额定电流允许1S

电压回路：1.2倍额定电压可长期工作

1.5倍额定电压允许10S

2.3.5 触点容量：

在直流感性负荷回路中(C/R=7ms),电压不超过250VDC，且电流不超过

2.5A，触头断开容量为50W；

在交流回路(COSΦ=0.4，电压不超过250VAC，且电流不超过4A)中，触

头断开容量为600VA；

在阻性负荷回路中(交直流电压不超过250V，电流不超过10A)中，触点

最大断开容量1500VA/400W。

触点允许长期接通不超过5A电流。

2.3.6 绝缘电阻：

用开路电压为500V的兆欧表测量其绝缘电阻，装置的各带电端子连在

一起，对外露的非带电金属部件或外壳之间大于100MΩ。

2.3.7介质强度：

产品的开关量采集电路（

C01-09）对地（即外壳或外露的非带电金属

零件）能承受500V（有效值）、50Hz的交流试验电压，历时1min，而无击

穿或闪络现象。

其余各带电端子连在一起，对外露的非带电金属部分或外壳之间，以

及装置中无电气联系的各导电电路之间，应能承受交流有效值2000V/50Hz

的试验电压，历时1min无绝缘击穿闪络现象。当复查介质强度时，试验电

压值应为规定值的75%。

2.3.8 冲击电压：

产品的各带电的导电电路对地，以及产品中电气上无联系的各带电的

导电电路之间，能承受冲击电压波形为标准雷电波，峰值为1kV（额定绝缘

电压≤63V）或5kV（额定绝缘电压＞63V）的试验电压，此后无绝缘损坏。

检验过程中，允许出现不导致绝缘损坏的闪络现象。

如果出现闪络，则应复查介质强度，此时介质强度试验电压值为规定

值的75%。

2.3.9 其它抗干扰性能：符合国家标准、行业标准相关规定。
