南网分布式DTU

更新：2023/3/27 10:59:27 点击：

品牌：中技
型号： ZJ-8002

产品介绍

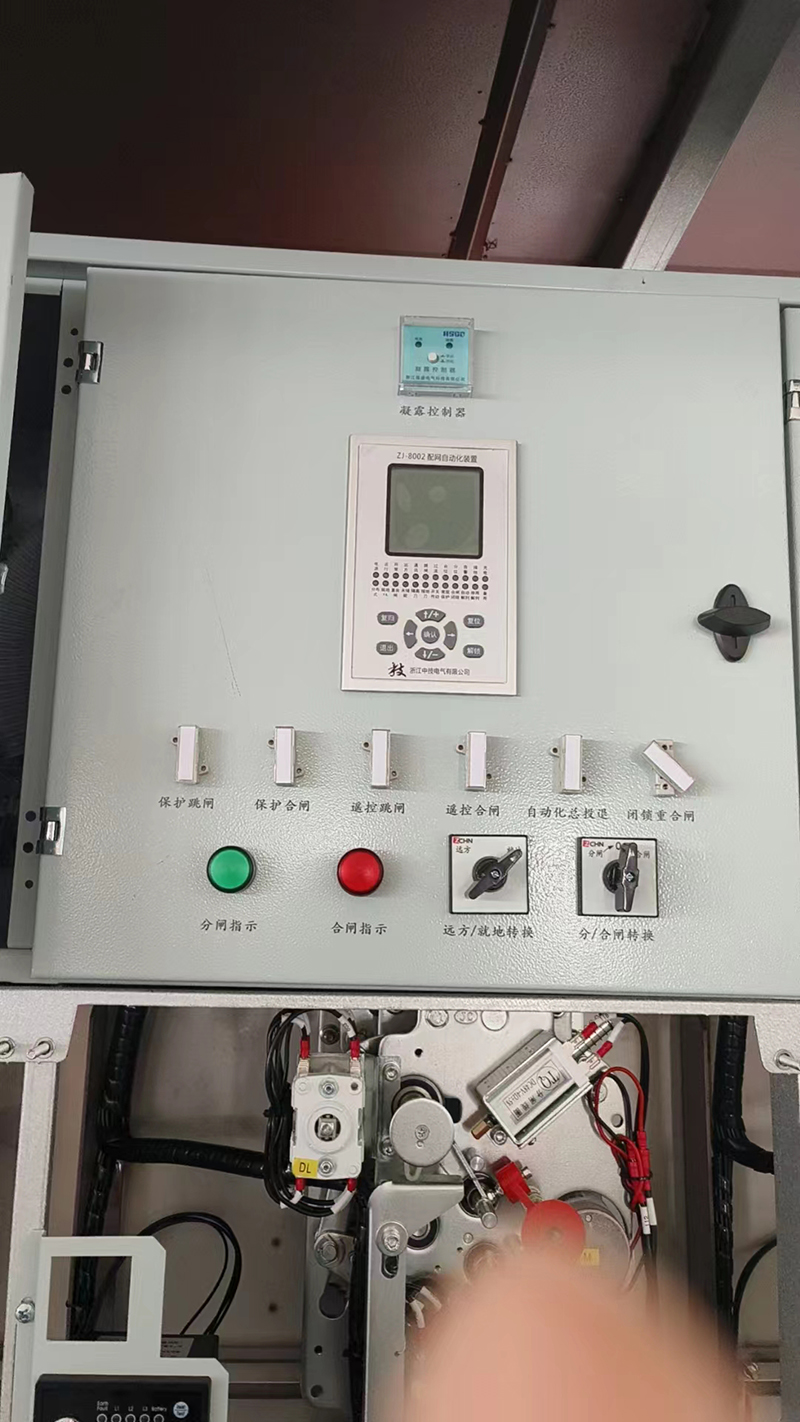

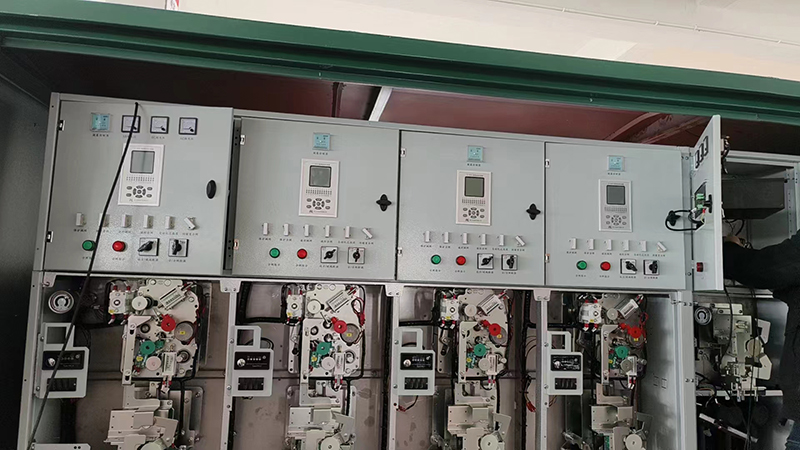

智能分布式配网自动化终端

1.概述

ZJ-8002系列分布式配电自动化终端（以下简称装置）采用了先进的数字信号处理技术、高速工业网络通信技术、嵌入式工业芯片组和多任务实时操作系统，稳定性强、可靠性高、实时性好、环境性广、功能强大。与环网柜开关配合，可组合成智能分布式、就地FA（电压时间型、电压电流时间型）、常规保护型等配网功能，实现就地配电自动化功能。装置与出线开关、分支开关等配合，可实现配电线路的故障切除、故障恢复。是一种集遥测、遥信、遥控、保护和通信等功能于一体的微机型配电自动化终端装置。

装置系列分为 ZJ-8002配电自动化测控单元及 ZJ-8002T配电自动化管理单元，ZJ-8002测控单元完成对开关的测量、保护、控制，配电自动化功能，ZJ-8002T管理单元，负责对测控单元的信息采集，并负责与主站系统进行通信，完成信息采集上送功能，对于部分工程量信息，管理单元可进行采集，但不具备逻辑判断功能。

1.2 设计规范

本产品设计遵循以下标准：

GB/T13720 地区电网数据采集与监控系统通用技术条件

GB/T13729 远动终端设备

GB/T13730 地区电网调度自动化系统 GB/T14285 继电保护和安全自动装置技术规程

GB/T15153.1 远动设备及系统电源及电磁兼容性标准 GB/T17626 电磁兼容试验和测量技术

GB/T 35732 配电自动化智能终端技术规范

DL451 循环式远动规约

DL516 电力调度自动化系统运行管理规程 DL/T550 地区电网调度自动化功能规范

DL/T599 城市中低压配电网改造技术导则 DL/T630 交流采样远动终端技术条件

DL/T634.5-101 远动设备及系统标准传输协议子集第 101 部分

DL/T634.5-104 远动设备及系统标准传输协议子集第 104 部分

DL/T 1146-2009 DL/T 860实施技术规范

IEC 61850-6 变电站通信网络和系统第6部分：与变电站有关的IED的通信配置描述语言

IEC 61850-7-1 变电站通信网络和系统第7-1部分：变电站和馈线设备的基本通信结构原理和模型

IEC 61850-7-2 变电站通信网络和系统第7-2部分：变电站和馈线设备的基本通信结构抽象通信服务接口（ACSI）

IEC 61850-7-3 变电站通信网络和系统第7-3部分：变电站和馈线设备的基本通信结构公用数据类

IEC 61850-7-4 变电站通信网络和系统第7-4部分：变电站和馈线设备的基本通信结构兼容逻辑节点类和数据类

IEC/TR 61850-90-6电力自动化通信网络和系统第90-6部分: IEC 61850在配电自动化系统中的应用

DL/T667 继电保护设备信息接口配套标准 DL/T790 采用配电线载波的配电自动化 DL/T814 配电自动化系统功能规范 DL/T890 能量管理系统应用程序接口

DL/T1080 电力企业应用集成配电管理的系统接口

DL/T5003 电力系统调度自动化设计技术规程

DL/T5404 电力系统同步数字系列（SDH）光缆通信工程设计技术划定

Q/GDW156 城市电力网规划设计导则 Q/GDW212 电力系统无功补偿配置技术原则

Q/GDW370 城市配电网技术导则

Q/GDW382 配电自动化技术导则

GB/T 4208 外壳防护等级（IP 代码）

GB3047.1 面板、架和柜的基本尺寸系列

JB 616 电力系统二次电路用屏（台）通用技术条件

GB191 包装储运图示标志

闽电调〔2021〕92号　国网福建电力关于规范10千伏配电站房二次设备配置及技术管理的通知

12千伏一二次融合环网柜（箱）及配电自动化终端（DTU）标准化设计方案（2021版）

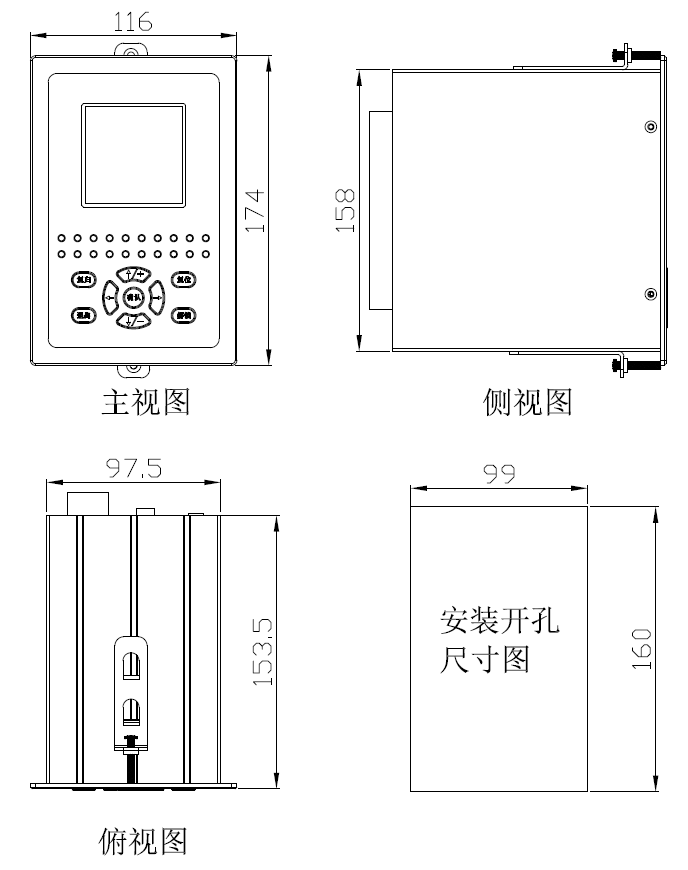

1.3 装置型号说明

1.4 装置特点

n 强大的软硬件平台

装置采用一体化设计，电路设计通用性强，互换性好，可维护性好，技术升级方便。

n 多种抗干扰措施

装置采用多级隔离和良好的屏蔽措施，从机箱到印制板的设计及器件的选择上都充分考虑了各种抗干扰措施；成熟的表面贴装技术的应用，生产过程严格遵循 ISO9000:2000 版程序要求，使得整机具有优异的电磁兼容性能，和现场运行的高可靠性，组屏不需任何外部抗干扰措施，简化了设计和运行维护。

n 灵活可配的功能

装置维护工具软件提供装置通道配置（根据外部接入遥信、遥测、遥控配置）、定值参数设置、转发点表配置三大配置功能。通过三大配置功能，各种工程应用都可以通过组态完成，不需修改程序，大大提高了装置的可靠性。

n 良好的可维护性

装置维护工具软件分为公用、工程、生产、开发四大部分，对不同角色的人员都提供了全面的维护功能。其中公用包括：遥测数据、线路遥信、板卡遥信、采样零漂、装置日志、装置信息、装置维护模块；工程包括：装置通道配置、定值参数修改、转发点表配置、GPRS 设置、工程备份、工程恢复、远动测试、报文监视模块；生产包括：装置升级、单板测试、整机测试模块；开发包括：置板卡配置、装置类型配置、规约测试、录波数据分析、文件传输、规约分析、幅值调整等模块。

n 完善的故障录波功能

装置可以一次同步录取 14 个模拟量通道的全部波形，手动录波最长为 1000 个周波，20 秒，故障录波时录取故障前 4 个周波和故障后 8 个周波。使用装置维护工具软件可以对录波文件进行详细分析，所有细节一览无余。

n 符合 IEC61850 规范的 goose 通信

对等通信故障信息交互报文延迟时间小于 10ms

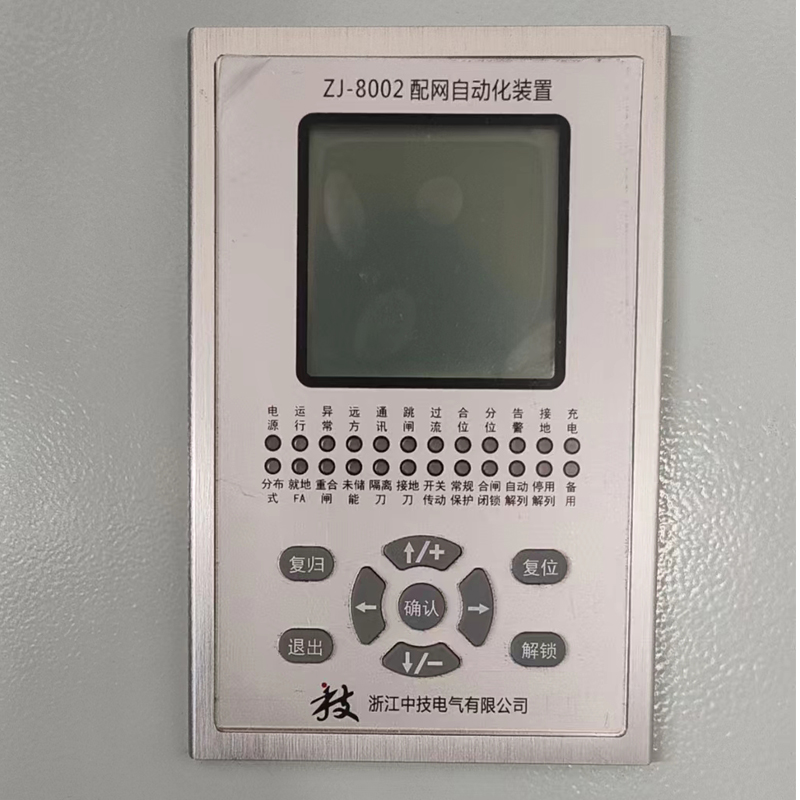

n 高分辨率人性化人机界面（选配）

160×160 图形式全中文显示界面，人机界面友好，显示内容丰富。

2.基本功能

2.1 三遥功能

三遥功能

ZJ-8002

ZJ-8002T

支持单回线路。含 15 路交流遥测、2 路直流遥测、19 路遥

信、5 路遥控

√

每路遥测、遥信、遥控都可以通过维护工具配置在任意对

应硬件通道上

√

电压、电流、有功、无功、功率因数、电池电压、装置温

度、频率等

√

2.2 保护功能

保护功能	ZJ-8002	ZJ-8002T
三段式过流保护	√	×
两段零序电流保护	√	×
基于暂态录波的小电流接地判断	√	×
接地告警功能	√	×
三相多次重合闸（次数可选，最多 3 次）	√	×
相过流、零序过流后加速保护	√	×
手合、遥合加速跳闸	√	×
大电流闭锁分闸	√	×
电压、电流越限告警	√	×

2.3 配网功能

配网功能	ZJ-8002	ZJ-8002T
智能分布式 FA 功能	√	×
就地型 FA 分段 S 功能：延时顺送/逆送	√	×
就地型 FA 联络 L 功能：环网点延时关合	√	×
失压分闸	√	×
零序电压分闸	√	×
合环	√	×

2.4 数据传输功能

数据传输功能	ZJ-8002	ZJ-8002T
能与上级站进行通信，将采集和处理信息向上发送并接受上级站的控制命令	√	√
与上级站进行校时	√	√
具有当地维护通信接口	√	√
手机短信接口	×	√
通信接口：RS-232/485、工业以太网	√	√
通信信道：可支持光纤、载波、无线扩频、无线数传电台、CDMA、GPRS 以及 ADSL 等多种通讯形式，由用户任选	√	√

2.5 维护功能

维护功能	ZJ-8002	ZJ-8002T
当地定值参数设置	√	√
远程定值参数设置	√	√
程序远程更新	√	√
具有当地维护通信接口	√	√
远程诊断	√	√
设备自诊断	√	√
程序自恢复	√	√

2.6 其他功能

其它功能	ZJ-8002	ZJ-8002T
事件顺序记录功能	√	√
失电数据保存功能	√	√
GPS 地理信息及授时功能	×	选配

3.技术参数

3.1 环境条件

n 正常工作大气条件

站所终端设备满足在如下环境中正常工作：

a)环境温度范围：-40℃～+75℃；

b)环境温度最大变化率：1.0℃/min；

c)湿度：5％～100％；

d)最大绝对湿度：35g/m3；

e)大气压力：70～106KPa。

n 周围环境要求

a) 无爆炸危险，无腐蚀性气体及导电尘埃，无严重霉菌存在，无剧烈振动冲击源。场地安全要求应符合 GB/T 9361 中的规定。

b) 接地电阻应小于 4Ω。

n 贮存、运输极限环境温度

设备的贮存、运输极限的环境温度-40℃～+75℃，不出现异常情况。

3.2 电源要求

直流电源：AC220V、DC220V、DC48V、DC24V，允许偏差: ±20％

开关量和状态量输入电压： DC48V、DC24V，启动电压（60%～75%）Ue

3.3 主要技术性能指标

n 速断保护

a) 整定值范围

电流：0.02In ～20In

时间：0s ～ 10s

b) 整定值允许误差

电流：±3%或±0.02In

注：In 为 TA 二次额定电流，以下同

c) 时间误差：电流为 1.2 倍整定值，不大于 40ms 或±3%

n n过流保护

a) 整定值范围

电流：0.02In ～20In

时间：0.1s ～ 100s

b) 整定值允许误差电流：±3%或±0.02In

c) 时间误差：电流为 1.2 倍整定值，不大于 40ms 或±3%

n n过流加速保护

整定值范围

电流：0.02In ～ 20.0In

时间范围：0s ～ 10s

整定值允许误差

电流：±3%或±0.02In

时间误差：电流为 1.2 倍整定值时，±1%或±40ms

n n零序过流保护

整定值范围

电流：0.01A ～ 10.0A

时间范围：0.1s ～ 1800s

整定值允许误差

电流：±3%或±0.01A

时间：电流为 1.2 倍整定值，±1%或±40ms

n n零序加速保护

整定值范围

电流：0.01A ～ 10.0A

时间范围：0s ～ 10s

整定值允许误差

电流：±3%或±0.01A

时间：电流为 1.2 倍整定值，±1%或±40ms

n n重合闸

整定值范围：

重合闸充电时间为 15s

一次重合闸时间：0.3s ～ 300s

二次重合闸时间：0.3s ～ 300s

三次重合闸时间：0.3s ～ 300s

重合闸闭锁时间：0.0s ～ 300s

重合闸确认时间：0.3s ～ 999s

整定值允许误差

时间：重合闸动作时间，不大于±1%或±60ms

n n电压型配网功能性能指标

电压检出：≥80% Un

X 时间误差：±1%或±60ms

Y 时间误差：±1%或±60ms

n n智能分布式 FA 功能性能指标

速动型分布式 FA 故障上游开关隔离时间<=200ms

缓动型分布式 FA 故障上游开关隔离时间<=5s

速动型分布式 FA 非故障区域恢复时间<=5s

缓动型分布式 FA 非故障区域恢复时间<=45s

3.4 测量精度

测量电流、电压： 0.2 级

功率及功率因数： 0.5 级

事件分辨率： ≤2ms

频率： 0.01Hz

3.5 开出接点容量

24VDC：允许长期通过电流 16A，切断电流 3A。

3.6 功率消耗

交流电压：<0.5VA/相

交流电流：<0.5VA/相

直流：≤20VA

3.7 过载能力

电流回路：2 倍额定电流，连续工作

20 倍额定电流，允许 1s

电压回路：1.2Un，连续工作

3.8 绝缘性能

n n绝缘电阻

装置的各带电的导电电路对地（即外壳或外露的非带电金属零件）之间，以及产品中电气上无联系的各带电的导电电路之间，用开路电压为 500V 的测试仪器测定其绝缘电阻应不小于 100MΩ。

n n介质强度

装置的各带电的导电电路对地（即外壳或外露的非带电金属零件）之间，以及产品中电气上无联系的各带电的导电电路之间，应能承受 2.5kV（额定绝缘电压＞63V）、500V（额定绝缘电压≤63V）（有效值）、50Hz 的交流试验电压，历时 1min，而无击穿或闪络现象。

n n冲击电压

装置的各带电的导电电路对地（即外壳或外露的非带电金属零件）之间，以及产品中电气上无联系的各带电的导电电路之间，应能承受冲击电压波形为标准雷电波，峰值为 1kV（额定绝缘电压≤63V）或 5kV（额定绝缘电压＞63V）的试验电压，此后无绝缘损坏。

n n耐湿热性能

装置应能承受 GB/T 2423.9 规定的湿热试验。试验温度为+40℃±2℃、相对湿度(93±3)％，试验时间为 48h，在试验结束前 2h 内根据 2.4.1 的要求，测量各导电电路对外露导电金属部分及外壳之间、电气上不联系的各回路之间的绝缘电阻应不小于 1.5MΩ，介质耐压强度不低于 2.4.2 规定的介质强度试验电压幅值的 75％。

3.9 机械性能

设备应能承受频率 f 为 2～9Hz，振幅为 0.3mm 及 f 为 9Hz～500Hz，加速度为 1m/s2 的振动。振动之后，设备不应发生损坏和零部件受振动脱落现象。

3.10 电磁兼容

电压突降和电压中断适应能力按 GB/T15153.1 中的有关规定执行。抗高频干扰的能力按GB/T15153.1 中的有关规定执行。

抗快速瞬变脉冲群干扰的能力按 GB/T17626.4 中的有关规定执行。抗浪涌干扰的能力按 GB/T15153.1 中的有关规定执行。

抗静电放电的能力按 GB/T15153.1 中的有关规定执行。

抗工频磁场和阻尼振荡磁场干扰的能力按 GB/T15153.1 中的有关规定执行。抗辐射电磁场干扰的能力按 GB/T17626.3 中的有关规定执行。

3.11 通信接口

a) 3 个 RS-232 通信接口，通信速率可以整定。

b) 3 个 RS-485 通信接口，通信速率可以整定。

c) 两个标准的 10M/100M 以太网接口（可选 RJ45 或光纤以太网接口）。

d) 支持 DL/T 634.5101-2002（IEC60870-5-101）、DL/T634.5104-2002（IEC60870-5-104）、 IEC61850、MODBUS 等多种通信规约，并可按需要进行扩充。
